フラットバー材をプレスで簡単に切断。
分断式（カット切断）で、ソリやねじれのないきれいな仕上がりが可能。

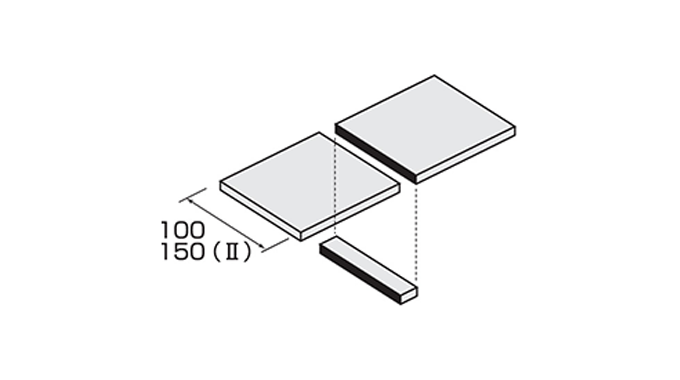

フラットバー切断型　最大切断寸法
Ⅰ：t=9（鉄）×幅100
Ⅱ：t=12（鉄）×幅150

製品の特徴

厚板用分断式（カット切断）型
シャー角　2°と4°をパンチ反転で切替可能
切りカスの幅10mm
600mmスケール付き
ハネ上がり防止機構付き

オプション

1,000mm、2,000mm、3,000ｍｍスケール
デジタルスケール

『フラットバーカット』は銅加工にもおすすめ！

こちらの製品を導入することで具体的にどのようなメリットがあるのか。お客様の声をもとにまとめました！

製品の仕様

	Ⅰ	Ⅱ
オープンハイト	190	220
シャットハイト	166	193
ダイハイト	69	67
最大加工板厚	9	12
kg	26	41
切りカス	下
パンチ材質	SKD
ダイ材質	SKD
