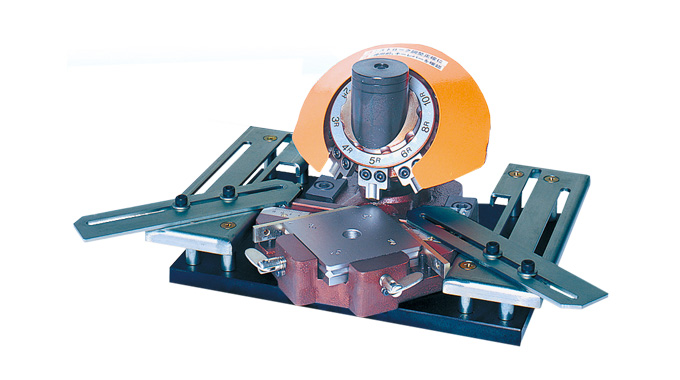

富士機工アイデア金型

板金の角をR形状やC形状に切り欠き加工
パンチの選択はターレットを回すだけの簡単ワンタッチ

簡単できれいに、コーナーのR切り欠き・C切り欠き（Rカット・Cカット）ができる金型です。
1台で豊富な種類のR切り欠き、Ｃ切り欠きの加工ができます。
プレス加工で加工時間の短縮を実現しました。

製品の特徴

カドのR切り欠き：R2　R3　R4　R5　R6　R8　R10　R15
カドのC切り欠き：C1～C15
設置はプレスにのせてストロークを合わせて押すだけ
パンチの選択はターレットを回転するだけ
簡単に2種類のクリアランスを変更できる
カス落し機構付き

オプション

特Rパンチ・ダイ：R1～R16まで
自在ストッパー

［ t=3.2 以上の加工をしたい場合は、厚板用「カドアールCKⅡ」を紹介］

製品の仕様

オープンハイト	208
シャットハイト	197
ダイハイト	56
最大加工板厚	3.2
kg	9
切りカス	下
パンチ材質	SKD
ダイ材質	SKD

製品の動画
